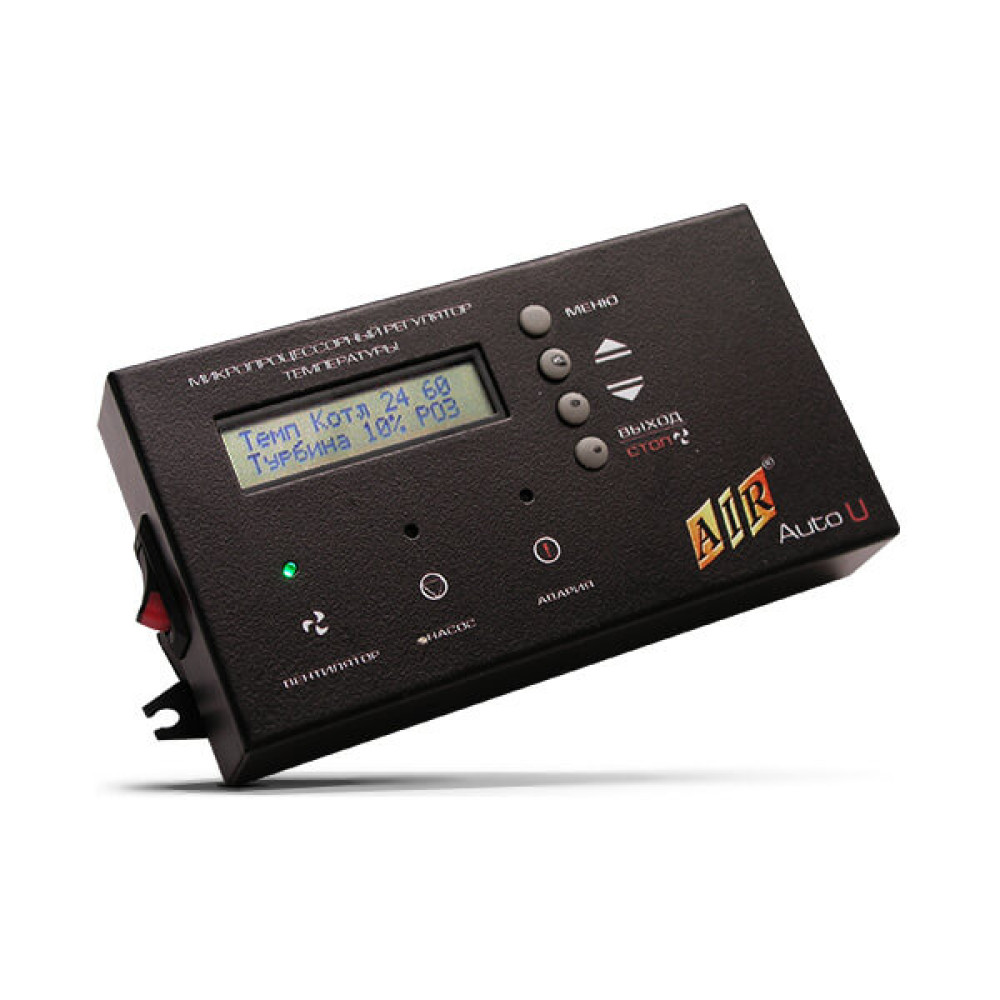

AIR Auto U ― блок управления котлом

Командо-контроллер AIR AUTO U применяется в твердотопливных котлах мощностью от 80 кВт до 250 кВт с ручной загрузкой твердого топлива, где могут использоваться мощные насосы и однофазные турбины.

Применение блока управления для твердотопливных котлов:

• Облегчает запуск котла;
• Позволяет увеличить горение одной загрузки котла на 25-35%;
• Позволяет получать ровно столько тепловой энергии, сколько вам необходимо для решения той или иной задачи;
• Позволяет экономить топливо от 15 до 35% (в зависимости от вида топлива);
• Обеспечивает безопасность твердотопливного котла и системы отопления в целом.

Предназначение.

Автоматика для твердотопливных котлов предназначена для настройки оптимального режима сгорания твердого топлива.

Контроллер AIR AUTO U предназначен для управления работой вентилятора наддува (вытяжного вентилятора) мощностью от 200 Вт до 1000 Вт, и циркуляционного насоса системы отопления

Функциональные особенности автоматики для котлов на дровах, угле, штыбе AIR AUTO U:

1. Контроллер управляет работой вентилятора наддува (вытяжного вентилятора) мощностью 200- 1000 Вт. и циркуляционного насоса системы отопления

2. Блок управления имеет 4 режима работы:

- Режим «Ожидание». В этом режиме происходит управление только насосом ЦО. Регулятор ожидает команды от пользователя на запуск.

- Режим «Розжиг». Включается вентилятор наддува на минимальных оборотах для ускорения процесса розжига.

- Режим «Работа». Регулятор переходит в данный режим после процесса розжига. В этом режиме регулятор управляет мощностью вентилятора в зависимости от вида используемого топлива. Существует алгоритм работы: уголь, дрова, штыб.

- Режим «Поддержка». При достижении теплоносителем заданной температуры теплоносителя регулятор переходит в данный режим. Обратно в режим «Работа» контроллер возвращается после того, как температура теплоносителя опустится на значение гистерезиса котла

3. Возможность управления работой твердотопливного котла в двух режимах: ручной – когда пользователь самостоятельно задает необходимые параметры работы котла; автоматический – данные параметры заложены в программу контроллера для оптимальной и безопасной работы котла и системы отопления.

4. AIR AUTO U автоматически регулирует необходимость включения и выключения насоса ЦО. При достижении температуры котла равной заданной температуре включения насоса ЦО контроллер включает насос ЦО. А при понижении температуры котла ниже температуры включения насоса ЦО выключает насос ЦО

5.При падении температуры котла ниже заданной, происходит выключение вентилятора нагнетания, что говорит о затухании котла. Необходима дозагрузка топливом

6.На 2-х строчном символьном электронном табло отображаются заданные пользователем параметры работы вентилятора и температура теплоносителя.

7. Предусмотрена функция от замерзания теплоносителя в системе отопления. Регулятор автоматически включит насос центрального отопления при достижении температуры котла ниже +5ºС

8.Безопасность работы котла на твердом топливе при применении AIR AUTO U. В случае аварии (перегрева котла, других неисправностей) регулятор температуры выключит вентилятор и включитсигнал тревоги «индикатор аварии», при этом насос ЦО остается включенным, чтобы «снять» избыток тепла с котла путем прогона теплоносителя через систему отопления.

9. Простота и надежность при эксплуатации.

Технические характеристики автоматики Air Auto U:

• Напряжение питания:160-270/50 B/Hz;
• Максимальная мощность вентилятора: 1000 Вт
• Рабочий диапазон температуры окружающей среды: 0-50 °C
• Максимальная мощность циркуляционного насоса: 1000 Вт
• Потребляемая мощность: 2 Вт
• Диапозон измерения температуры: 0-99 °C
• Точность измерения температуры:  +-2 °C
• Диапозон настройки температур: 40-90 °C
• Стойкость датчика температуры: -55-+120 °C
• Масса: 1,2 кг
• Предохранительная вставка: 10 А

Металлический корпус позволяет установить контроллер непосредственно на котёл

Рекомендации по установке блока управления твердотопливным котлом:

- Нагрузка подключаемых дополнительных устройств (циркуляционного насоса, нагнетающего и вытяжного вентилятора и т.д.) не должна превышать рекомендованные параметры (таблица технических характеристик).

- Не допускать токов короткого замыкания при подключении дополнительных устройств. При подключении устройств, блок управления AIR должен быть отключен от электросети (вилка вытянута из розетки). Уделить особое внимание цвету проводов. Коричневый – фаза (L), синий – ноль (N), желто-зеленый – заземление
