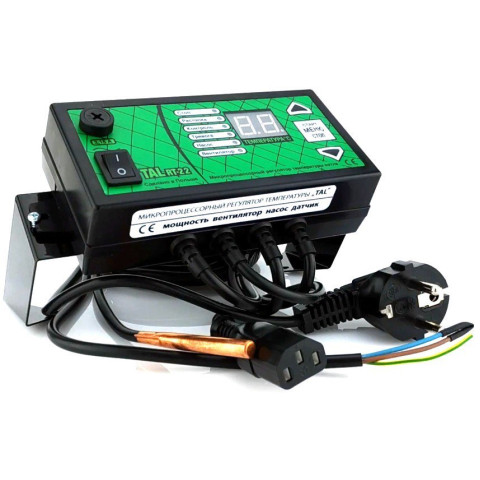

Автоматика твердотопливных котлов TAL RT-22

Автоматика TAL RT-22 простая надежная автоматика польского производителя TAL Electronics предназначена для управления работой твердотопливным котлом с ручной загрузкой топлива, оснащенным вентиляторов наддува и насосом системы отопления. Задачей контролера является поддержание заданной температуры пользователем.

Характеристики TAL RT-22

• Управляет вентилятором 400 Вт и насосом ЦО 400 Вт.
• Диапазон заданной температуры:  +30....+80 ℃
• Потребляемая мощность: 4 Вт
• Напряжение сети: 220-240 В
• Диапазон измерения температуры: + 90 ℃
• Нагрузка на вентилятор: до 0.6 А
• Нагрузка на насос отопления: до 0.5 А
• Глубина 170 мм

Автоматика твердотопливных котлов. Котловая автоматика предназначена для экономного, точного и рационального сжигания твердого топлива в твердотопливных котловых установках с ручной загрузкой и в котлах с автоподачей. Контроллер котлов работающих на твердом топливе управляет дутьевыми вентиляторами клапанами смешения и разделения теплоносителя, циркуляционными насосами, датчиками горения, температурными показателями теплоносителя, датчиками температуры продуктов сгорания дымового тракта, дистанционное управление и усиление сигнала управляющего механизма.

При помощи автоматики возможна коммутация работы нескольких котлов, например, твердотопливного, газового и электрического в одной системе отопления. А если более развернуто то, блоки по управлению твердотопливным котлом (командоконтроллеры) осуществляют контрольную функцию по поддержанию заданной температуры подающего водяного котлового контура двумя методами.

Контроллер управления твердотопливного котла производит включение и выключение вентоборудования, а также регулирует возможную частоту оборотов вращения ротора. А так же автоматика управляет различными циркуляционными насосами, установленными в отопительной системе. От скорости вращения ротора вентилятора зависит количество нагнетаемого воздуха в зону непосредственного горения твердого топлива, что приводит к увеличению или уменьшению объема горения топлива котла. Для удаления оставшихся дымовых газов вентиляторами при помощи автоматики осуществляется периодическая цикличная продувка топочной камеры для обеспечения санитарных норм и правил пожарной безопасности.

Насос центрального отопления включается, когда теплоноситель достиг заданной с помощью программатора температуры. В момент времени, когда температура котла снижается на величину гистерезиса насоса, контроллер для твердотопливного котла срабатывает, и циркуляционный насос выключается. С целью предохранения отопительной системы от замерзания, насос центрального отопления включается, когда температура в котле опускается ниже +5 °С.
